低成本搭建家用轻NAS系统-玩客云

发表于 更新于 分类于
本文字数： 11k 阅读时长 ≈ 10 分钟
利用玩客云实现低成本搭建家用轻NAS系统，总体方案：玩客云+ArmBian+可道云+移动硬盘。

写在前面

  • 目前网络上有很多关于使用玩客云搭建NAS系统的文章，其中我觉得写的比较详细的是知乎上的这一篇《玩客云刷机armbian系列》，我有很多是参考他的内容。
  • 本文主要对我自己搭建的过程做一个详细和全面的介绍，供大家参考。
  • 标题写“低成本”，至于为什么是低成本，主要是有两个方面原因。一方面是本身硬件成本不高，主要由玩客云和存储硬盘组成，玩客云从闲鱼上买只要50元左右，硬盘可以用闲置的移动硬盘；另一方面是玩客云的功耗很低，只有3~5w，即使是外接移动硬盘，连续运行一年的电费也不会超过50元。

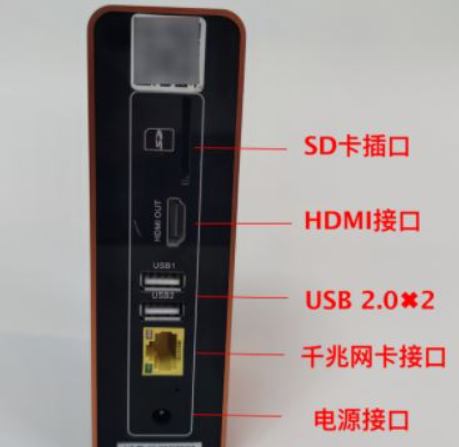

  • 玩客云的硬件配置：CPU采用的是晶晨的S805，单核主频1.5GHz，这个CPU的最大优点就是功耗低，发热量小。内存RAM采用的是海力士，512MB*2，共1GB DDR3内存。闪存ROM是三星的8GB。网口芯片采用的是螃蟹的RTL6211F千兆网口。外观上采用铝合金工艺，前面板有一颗七彩灯，整体颜值较高。

玩客云拆机

准备工具

因为刷机需要先拆机才能刷，所以需要借助有些工具来拆机。需准备的工具内容如下：

（1）双公头的USB线

（2）一把镊子或一根短接线

（3）一根网线

（4）平口和米字型螺丝刀

（5）一台吹风机

拆机

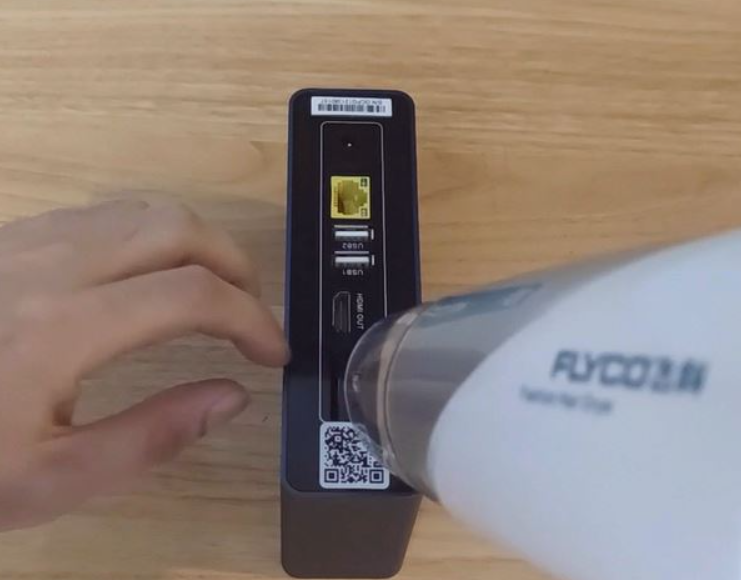

（1）用吹风机将面板吹热，让玩客云粘和面板的胶水软化，然后用平口螺丝刀慢慢撬开。从SD卡的位置比较容易撬一些。

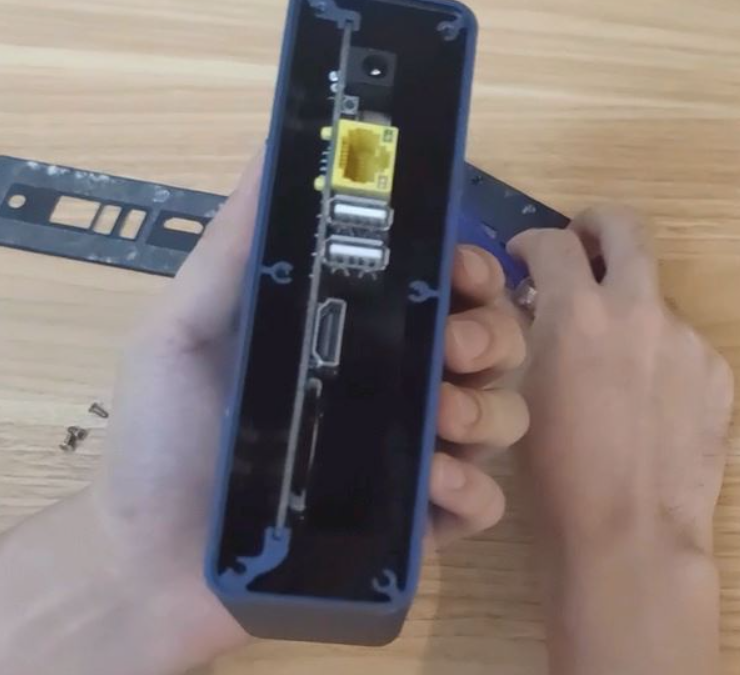

（2）取下面板之后，拧掉露出来的六颗螺丝，然后将主板从盒子里抽出来。

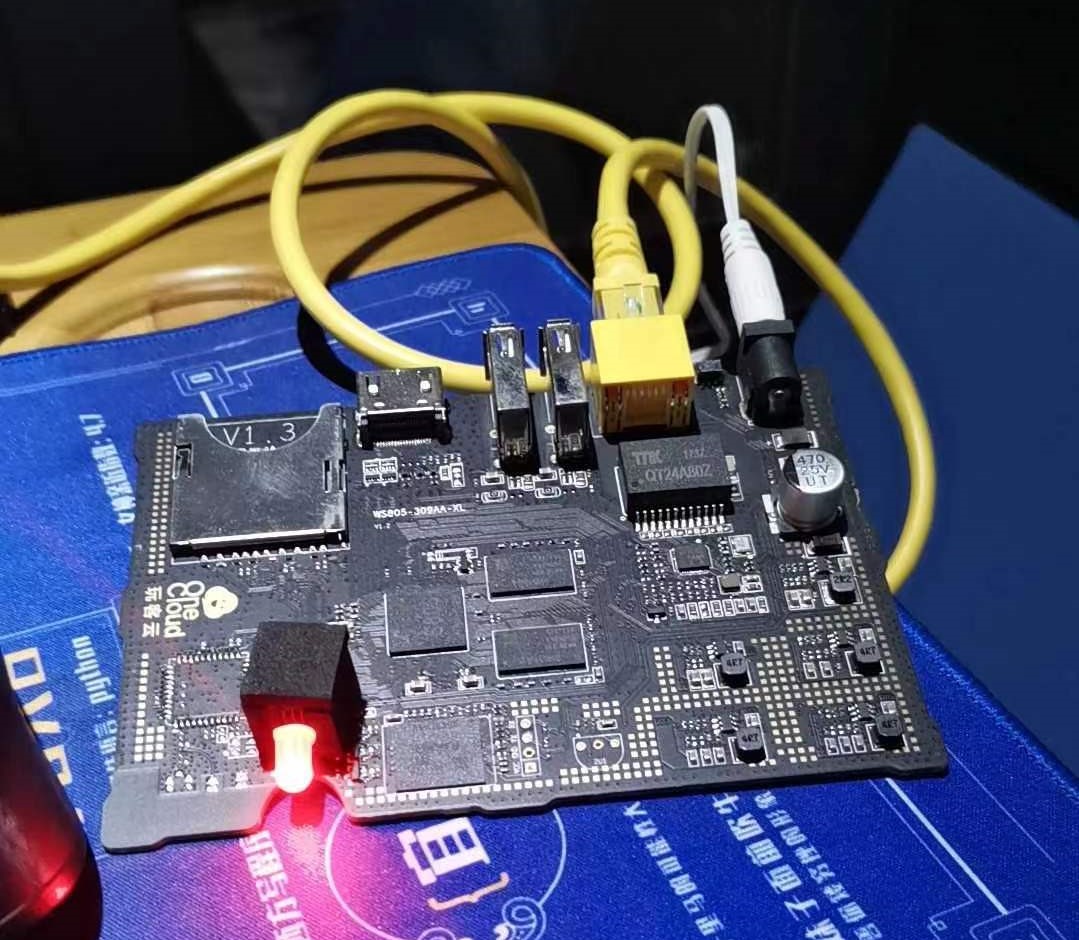

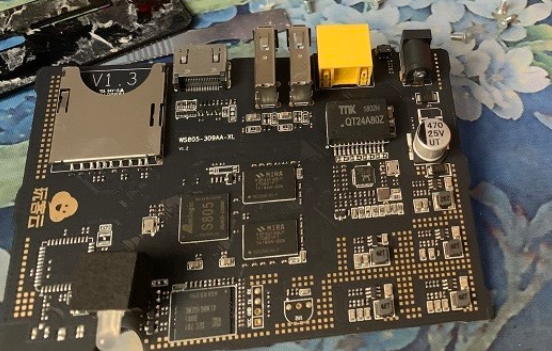

（3）玩客云的主板分为两个硬件版本，一个是V1.0，一个是V1.3，在主板上会有相应标识。这里需要特别注意下主板的硬件版本，因为不同硬件版本的主板，其刷机方式略有差异。

玩客云刷机

准备软件工具包

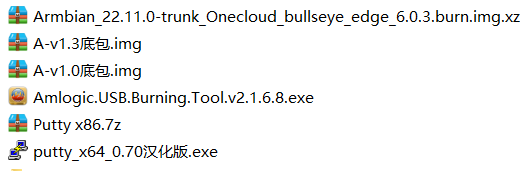

（1）需准备的软件工具包如下：

  • Armbian_22.11.0是Armbian系统固件；

  • A-v1.0底包是V1.0主板的安卓盒子固件；

  • A-v1.3底包是V1.3主板的安卓盒子固件；

  • Amlogic.USB.Burning.Tool是刷机工具；

  • putty是远程连接玩客云盒子的通讯工具。

（2）双击并安装Amlogic.USB.Burning.Tool。

刷入Armbian系统

什么是 Armbian ？

Armbian是其他项目可以信赖的单板计算机（SBC）的基本操作系统平台，它拥有以下几个特点：

  • 轻量级基于Debian或Ubuntu的Linux发行版，专门用于ARM开发板；

  • 每个系统均由Armbian Build Tools进行编译，组装和优化；

  • 它具有强大的构建和软件开发工具，可以进行自定义构建；

  • 充满活力的社区。

Armbian其实就是Linux的一个发行版本，专门用于ARM开发板的小型系统。

用双公头的USB线把电脑和主板连起来

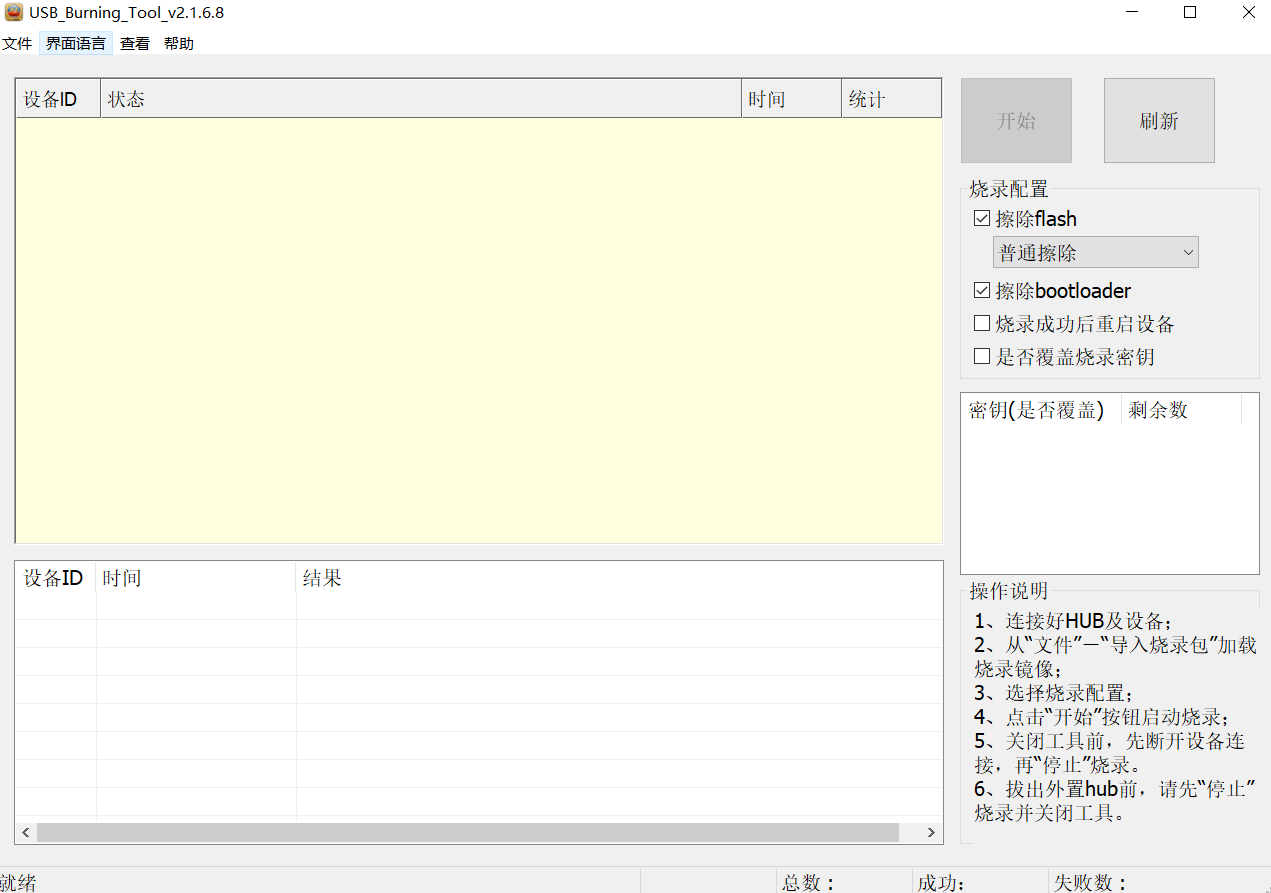

（1）打开刚才已安装好的USB_Burning_Tool。

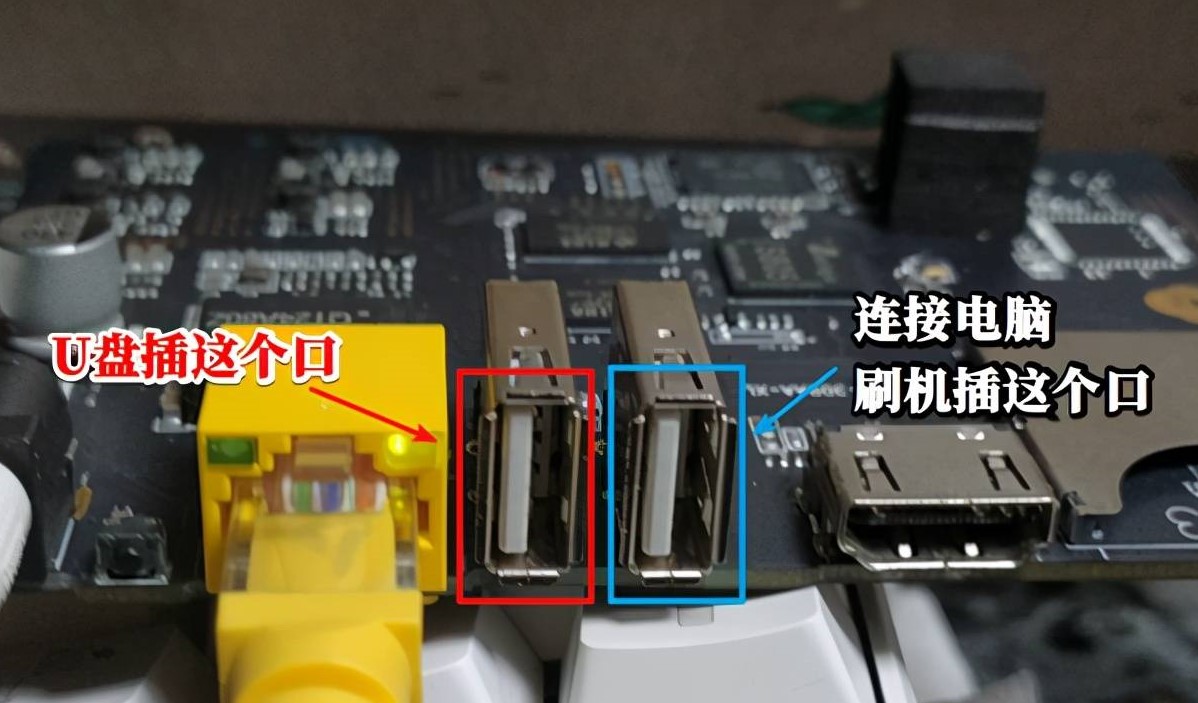

（2）将USB线的一头插到电脑的USB口上，另一头插到主板的USB口上，注意是靠近HDMI接口的那个USB口。

将主板短接

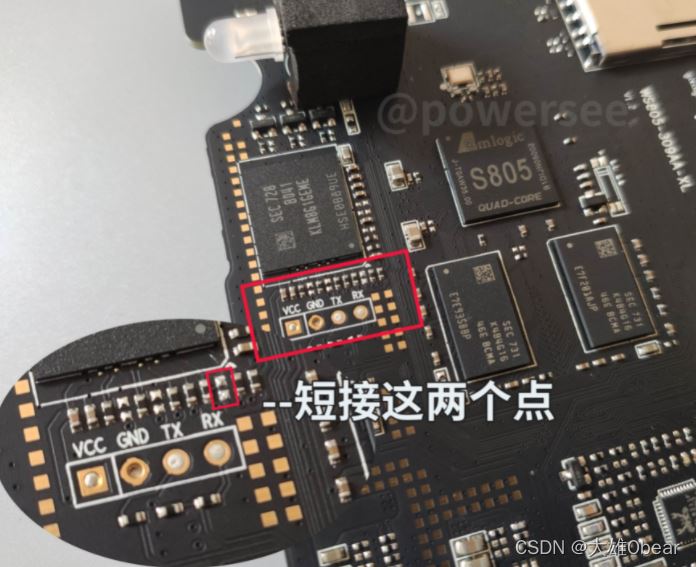

用镊子或短接线将主板的某两个点进行短接，V1.0和V1.3主板的短接点不一样，具体如下图所示。

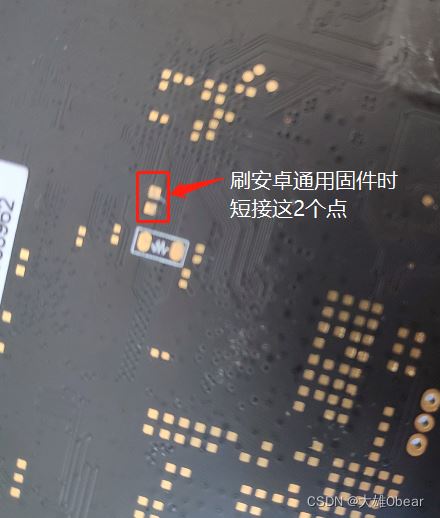

V1.0版本的主板短接方式

V1.3版本的主板短接方式

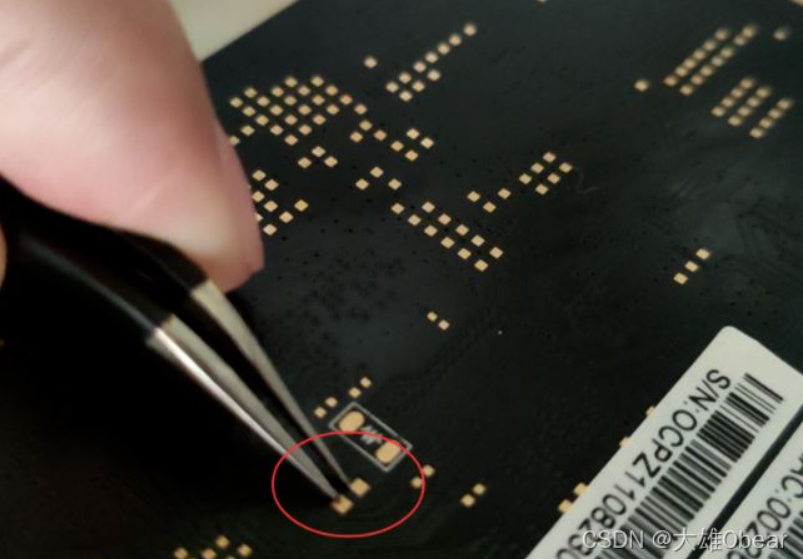

使用镊子、线缆或其他能导电的东西都可以，如下图所示，使用镊子把两个端点连接。 短接通电时，一定要注意，手部千万别碰触到面板，以免造成短路，把板子烧坏。

通电刷机

（1）当主板短接好之后，接上主板电源，给主板通电。这里一定要一直保持住主板的两个点处于短接状态。

（2）当USB_Burning_Tool软件界面上出现“连接成功”时，将短接线或镊子移开。如果短接成功，则主板上的灯也不会亮。 如果短接失败，则主板上的灯会亮，那么就重新断开主板电源，短接好之后，再给主板通电。

（3）连接成功之后，开始导入安卓盒子固件，即A-v1.0底包.img 或 A-v1.3底包.img，根据自己的主板版本选择相应底包，开始烧录。烧录完成后，点击“停止”按钮，然后断开电源，拔掉电脑侧的USB线。

（4）接通主板电源，给主板通电运行一下底包。运行约1分钟以后，关闭主板电源。将电脑侧USB线接好，将主板短接，然后接通主板电源。当USB_Burning_Tool软件界面上出现“连接成功”时，将短接线或镊子移开。

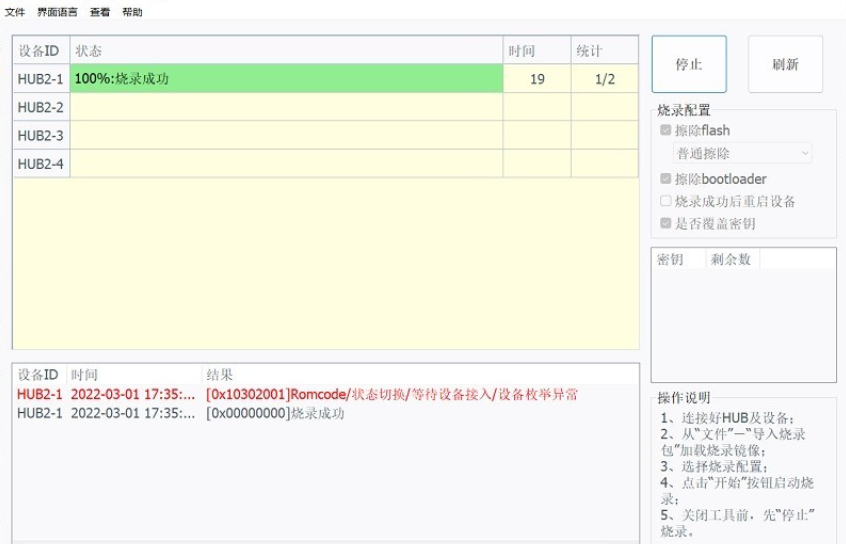

（5）导入Armbian系统固件，即Armbian_22.11.0，烧录成功后，点击“停止”按钮，关闭主板电源，拔掉电脑侧的USB线。

（6）可将主板放回到玩客云盒子中，把面板螺丝拧紧固定好，把盒子组装好。将网线接到路由器和玩客云盒子上，保证电脑与玩客云盒子同处于一个局域网环境下，即它们俩连的是同一个路由器， 然后接通玩客云盒子的电源，此时会发现灯是红色的，而且会闪。

启动Armbian

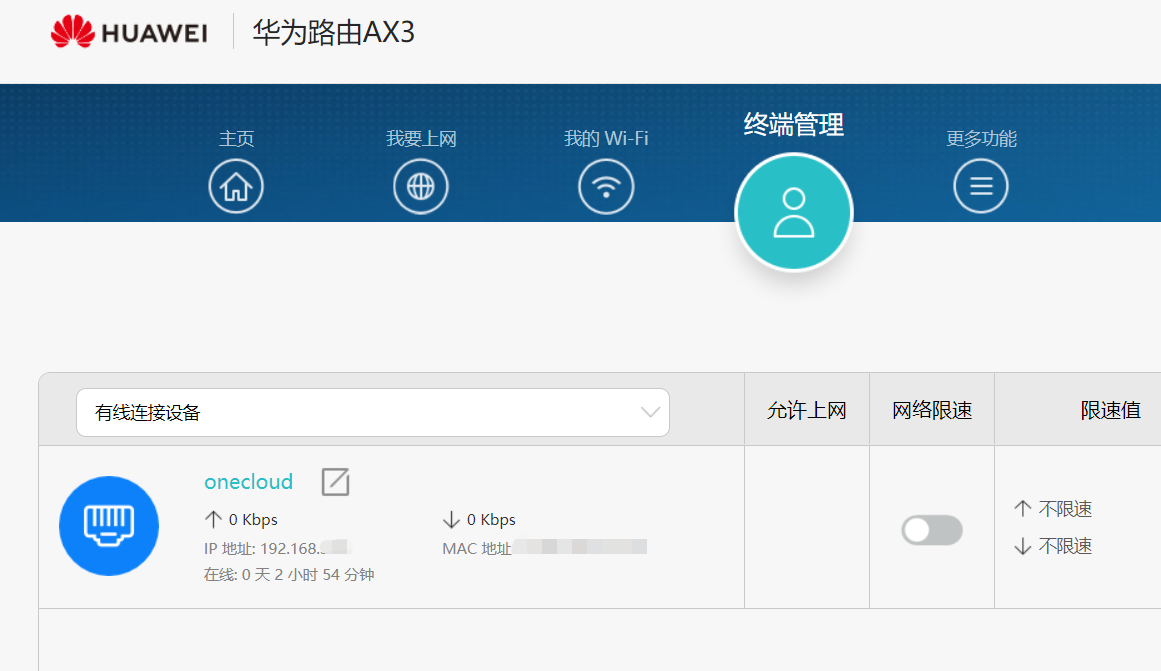

（1）通过windows控制台，输入ipconfig，查看网关IP地址，即当前路由器的IP地址，然后打开浏览器，访问该路由器配置界面，可以看到在路由器的设备列表中，有一个名字叫onecloud的设备，这个设备就是玩客云盒子。从这里可以看到玩客云的内网IP地址，即192.168.XX.XX。

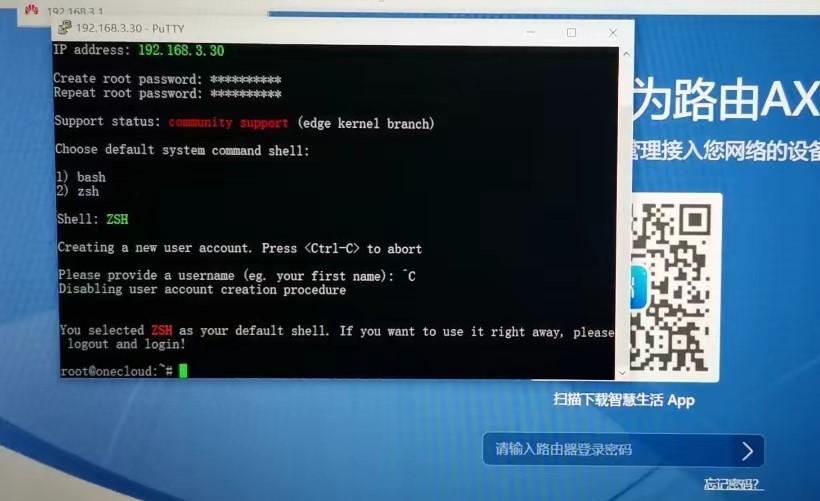

（2）打开putty通讯工具，用户名为root，初始登录密码是1234。登录成功之后，会提示你创建一个新密码。新密码设置完成后，就会正式进入到Armbian系统了。

（3）修改系统时区

rm -rf /etc/localtime
ln -s /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
echo Etc/UTC > /etc/timezone

（4）更换为国内源，下载速度更快

# 备份原文件
cp /etc/apt/sources.list.d/armbian.list /etc/apt/sources.list.d/armbian.list.bak
# 更改为清华源(以下是一条命令，需一次性复制完整)
sudo tee /etc/apt/sources.list.d/armbian.list <<-'EOF'
deb https://mirrors.tuna.tsinghua.edu.cn/armbian/ stretch main stretch-utils stretch-desktop
EOF

# 备份原文件
cp /etc/apt/sources.list /etc/apt/sources.list.bak
# 更改为中科大源(以下是一条命令，需一次性复制完整)
sudo tee /etc/apt/sources.list <<-'EOF'
deb http://mirrors.ustc.edu.cn/debian stretch main contrib non-free
deb http://mirrors.ustc.edu.cn/debian stretch-updates main contrib non-free
deb http://mirrors.ustc.edu.cn/debian stretch-backports main contrib non-free
deb http://mirrors.ustc.edu.cn/debian-security/ stretch/updates main contrib non-free
EOF

# 更新软件列表和软件
sudo apt-get update && sudo apt-get upgrade

# 重启玩客云
reboot

到这里，Armbian系统就安装好了，玩客云刷机成功。

接下来开始部署可道云，实现家用轻 NAS 系统。

搭建WEB环境-LNMP

所谓的LNMP是指 linux+nginx+mysql+php 的首字母，是一套用于运行WEB网站的软件组合包。

  • linux 就是我们现在已经刷好的Armbian系统。

  • nginx 是一个高性能的HTTP和反向代理web服务器，同时也提供了IMAP/POP3/SMTP服务。

  • mysql 是一个关系型数据库管理系统, 也是当前最流行的关系型数据库管理系统之一。

  • PHP 即“超文本预处理器”是在服务器端执行的脚本语言，主要用途在于处理动态网页。

所以现在需要安装nginx、mysql、PHP，可以通过安装宝塔来一键可视化安装这些包，也可以通过挨个手动安装。我是采用的后者，因为装宝塔一直装不成功，各种版本的宝塔都试了，安装过程中出现了各种问题，后来一怒之下，弃之。如果感兴趣的，想安装宝塔的，可访问 宝塔linux面板命令大全 - 宝塔面板，查阅相关内容。

安装nginx

apt-get -y install nginx

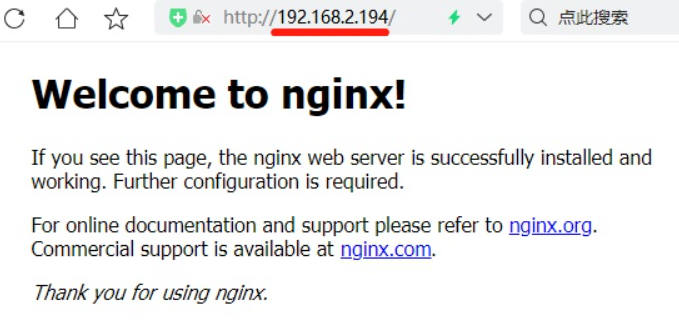

安装完成后，使用电脑或手机浏览器访问 玩客云IP ，例如我的 192.168.2.194。如果显示了Welcome to nginx! 则表示nginx安装完成！

安装php及其常用组件

apt install -y php php-fpm php7.0-mysql php7.0-gd php7.0-curl php7.0-mbstring

同样，可以通过命令php -v查看php的版本号。

安装mysql （可选，kodexplorer不依赖它）

刚开始我是打算通过命令apt install -y mysql-server来安装mysql，但系统一直提示找不到相应的软件包，所以后来改用了MariaDB。

MariaDB数据库管理系统是MySQL的一个分支，是由MySQL之父Michael开发的。开发这个分支的原因之一是：甲骨文公司收购了MySQL后，有将MySQL闭源的潜在风险，因此社区采用分支的方式来避开这个风险，所以mariadb就是mysql的替代品。

apt install -y mariadb-server

然后可以通过命令mysql -V查看mysql的版本号。

配置nginx环境

这里使用到一个系统自带的文本编辑器nano，就像windows里的记事本，它比vi/vim要简单得多。想深入了解的同学可以使用nano --help 或 man nano 命令查看。

这里简单说下基本用法：

  • 方向键上下左右，用于调整光标位置

  • ctrl + x 退出

  • ctrl + o 写入(保存)

  • ctrl + w 搜索

  • ctrl + c 游标位置(显示光标所在的行列)

  • ctrl + / 跳转到指定 行、列

  • ctrl + g 帮助

接着我们对nginx配置文件做简单修改，输入命令：

nano -c /etc/nginx/sites-enabled/default

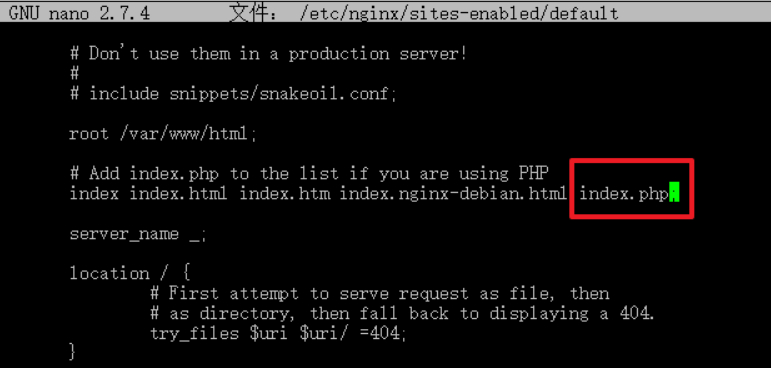

在第44行的最后面加上index.php，如下图所示。

然后对56~63行的部分行，做去#号处理，如下图所示。

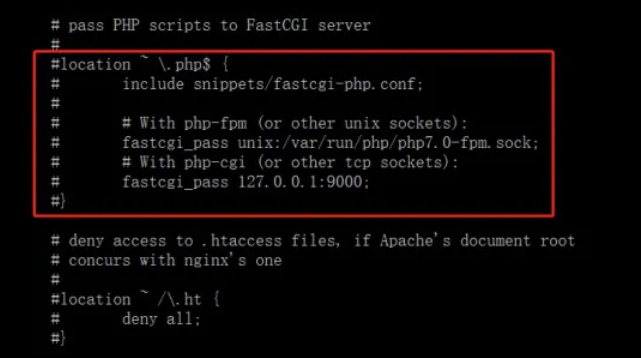

处理前的内容

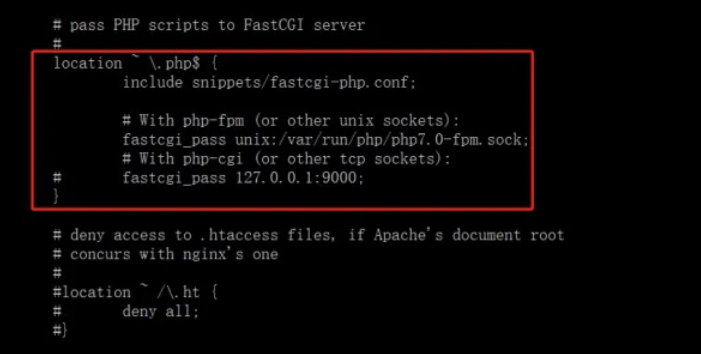

处理后的内容，这里要注意千万别弄错了。

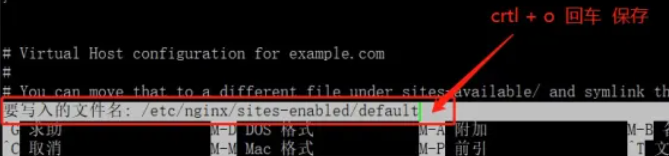

按 ctrl + o 写入并保存，再按 ctrl + x 退出。

先检查下修改后的nginx配置文件是否正确。输入nginx -t 命令，如果返回 successful ，则表示配置文件无错误，否则说明配置文件有错误。

nginx -t -c /etc/nginx/nginx.conf

确认nginx配置文件正确后，重启nginx服务。

service nginx restart

接着创建一个测试文件，输入命令

echo "<?php phpinfo(); ?>">/var/www/html/info.php

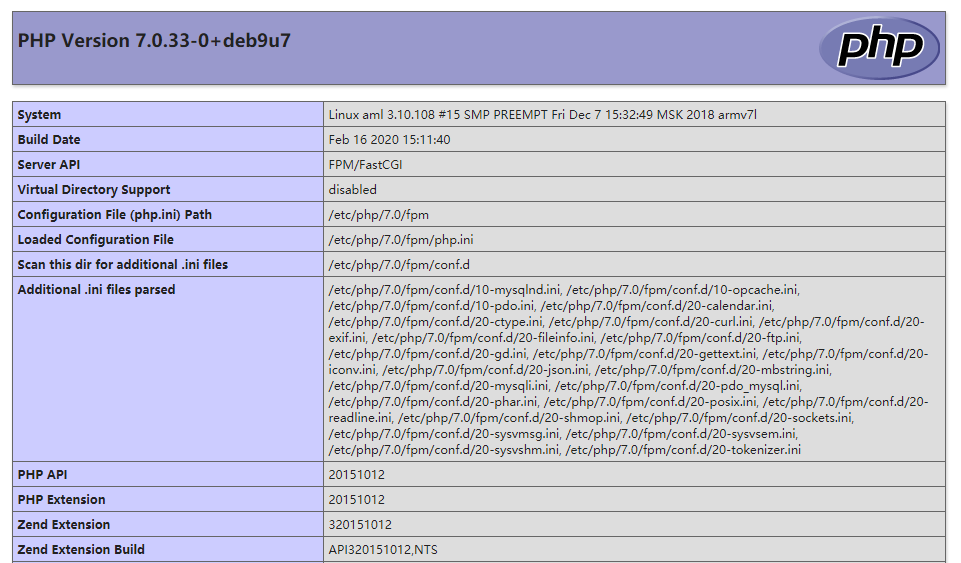

然后使用电脑或手机浏览器访问 “玩客云IP/info.php”，比如：192.168.2.194/info.php。如果出现以下内容，表示nginx配置的没有问题。

配置mysql/mariadb（可选，若无需安装mysql，则跳过）

使用配置向导

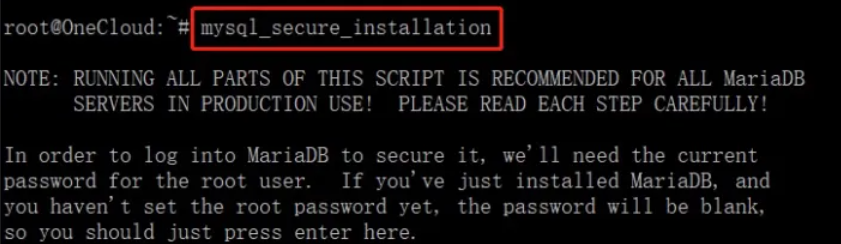

输入命令 mysql_secure_installation 进行配置。

此时会出现一些交互事项：

  • Enter current password for root (enter for none): 初次运次无密码，直接回车。

  • Set root password? [Y/n] 输入Y，这里的 root 是指mysql的用户名。

  • New password: 设置 root 用户的密码。

  • Re-enter new password: 再输入一次你设置的密码。

  • Remove anonymous users? [Y/n] 是否删除匿名用户，直接回车。

  • Disallow root login remotely? [Y/n] 是否禁止root远程登录，输入n。

  • Remove test database and access to it? [Y/n] 是否删除test数据库，直接回车。

  • Reload privilege tables now? [Y/n] 是否重新加载权限表，直接回车。

配置mariadb远程访问权限

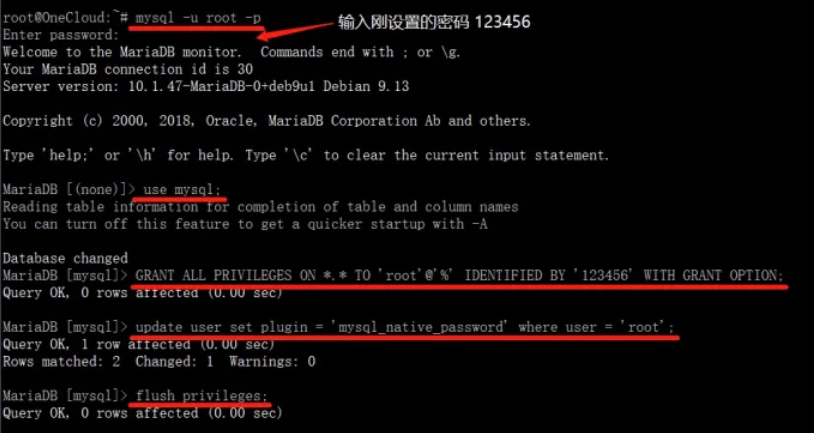

（1）开启数据库远程访问，输入刚才设置的root用户的密码来登录。

mysql -u root -p

（2）接着依次输入以下指令：

mysql> use mysql;

mysql>GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' IDENTIFIED BY '123456' WITH GRANT OPTION;

mysql>update user set plugin = 'mysql_native_password' where user = 'root';

mysql> flush privileges;

mysql> exit;

修改MariaDB配置文件，允许远程访问

nano /etc/mysql/mariadb.conf.d/50-server.cnf

将bind-address = 127.0.0.1 改为 bind-address = 0.0.0.0，然后ctrl + o 保存，ctrl + x 退出。

至此，WEB环境搭建完成。

安装可道云

可道云是最常用的搭建私人云盘的软件之一，分为 kod explorer 和 kodbox 两个版本，属于不同产品，适用的场景也不相同。

kod explorer简介

kod explorer是可道云的早期产品，无需数据库就可以运行，适用于个人用户或小型团队和企业。它本质上是一个在线的文件管理器，可以用来管理指定文件夹的文件，和File Browser有点类似，可以理解成是一个在线的“我的电脑”。通过kod explorer看到的文件跟我们通过WINSCP或者SSH看到的文件是一样的，说白了就是kod explorer的文件目录结构与磁盘中存储的文件目录结构是一样的，因而比较适合那些对文件管理有强烈需求的用户。

kodbox简介

kodbox 是在 kod explorer 基础上进行了系统重构的全新产品。为满足系统更强性能、更安全、更多特性的拓展需求，Kodbox 对底层架构、存储方式、权限机制等进行了重构，同时继承并升级了 kod explorer 优秀前端体验。KodBox 更多针对企业级的应用需求，可支撑高并发、更多用户数、更高协作和安全要求。

同时，kodbox是需要数据库支持的，它会将你上传的文件分成一个一个的小文件进行存储。在kodbox里面看到的是完整的文件，而通过WINSCP或SSH看到的则是一个一个的小文件，无法正常读取。同样的，通过WINSCP或者FTP上传的文件也不能被kodbox识别，所以kodbox的安全性会更高，更适合用来分享文件，但是不适合做文件的管理，因为kodbox在磁盘中存储的文件是按照日期分类存储的，与kodbox看到的文件目录结构完全不一致。

我搭建可道云私有化环境，主要是用来对我个人家庭的日常文件，如图片、视频等，进行文件的管理和维护，所以我选用了 kod explorer 作为家用的私有云存储系统。

下面将分别介绍 kod explorer 和 kodbox 的具体安装过程。我们可根据自身需求，选择其中一个来安装和使用。

安装kod explorer

（1）用命令wget获取kodexplorer安装包或前往可道云官网自行下载。

wget https://static.kodcloud.com/update/download/kodexplorer4.49.zip

（2）解压kodexplorer到/var/www/html/kode目录下，并赋予kode目录读写权限。

unzip -d /var/www/html/kodb kodexplorer4.49.zip
chmod -R 777 /var/www/html/kode/

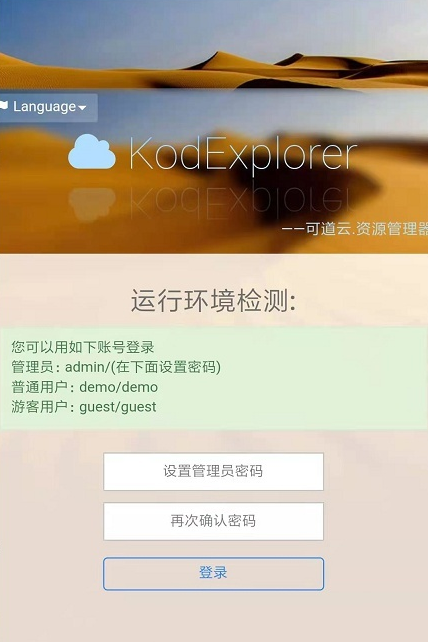

（3）使用手机或电脑浏览器访问：玩客云IP/kode，例如我的是：192.168.2.194/kode，根据系统提示新建管理员密码，即可进入系统。

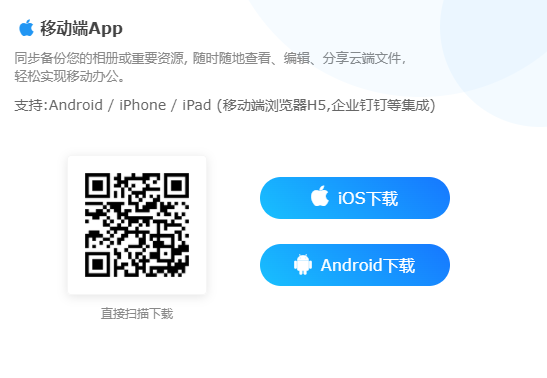

（4）最后可前往可道云官网下载移动端APP，在手机上访问可道云。注意需要配置下服务器站点，如：192.168.2.194/kodb，才能正常访问，且要保证手机与玩客云连接的是同一个路由器。

安卓APP下载地址：https://static.kodcloud.com/update/client/app/kodexplorer/com.kodcloud.explorer.apk

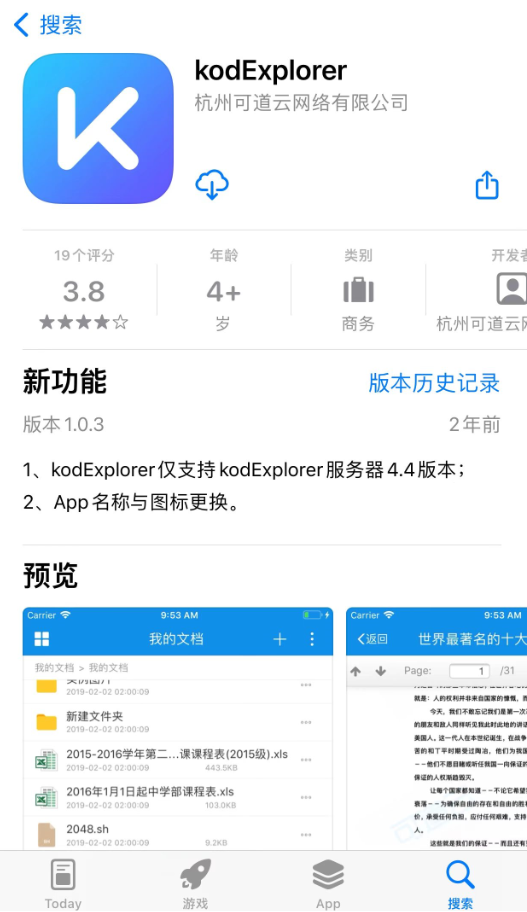

苹果APP获取方法：打开App Store，搜索 kodexplorer 即可。

修改kod explorer的默认存储位置

kod explorer登录进去之后的默认存储位置（主文件夹）是在玩客云的内部存储，所以我们上传文件时默认上传到了玩客云的内部存储。由于玩客云的内部存储空间小，且存放着系统文件，可谓一寸空间一寸金。因此，将默认存储位置修改到外部存储设备就显得十分有必要了。

（1）准备好外接存储设备

外接存储设备必须是ext4格式的，否则将会挂载失败。如果外接存储设备不是ext4格式，则需要进行格式转化，具体步骤如下：

# 查看你的U盘序号，通常是/dev/sda或/dev/sdb之类的
fdisk -l
# 格式化为ext4分区
mkfs.ext4 /dev/sda1

然后将U盘挂载到系统上，并将kod explorer现有数据迁移到U盘

# 建立挂载点，netdisk为挂载点名称，可以自定义
mkdir /var/www/netdisk
# 挂载U盘
mount -t ext4 /dev/sda1 /var/www/netdisk
# 迁移数据
cp -r /var/www/html/kode/data /var/www/netdisk/
# 赋予挂载目录读写权限
chmod -R 777 /var/www/netdisk/

（2）修改默认存储位置

在/var/www/html/kode/config目录下新建一个define.php文件，

nano -c /var/www/html/kode/config/define.php

并输入如下内容：

<?php
define('DATA_PATH','/var/www/netdisk/data/');
?>

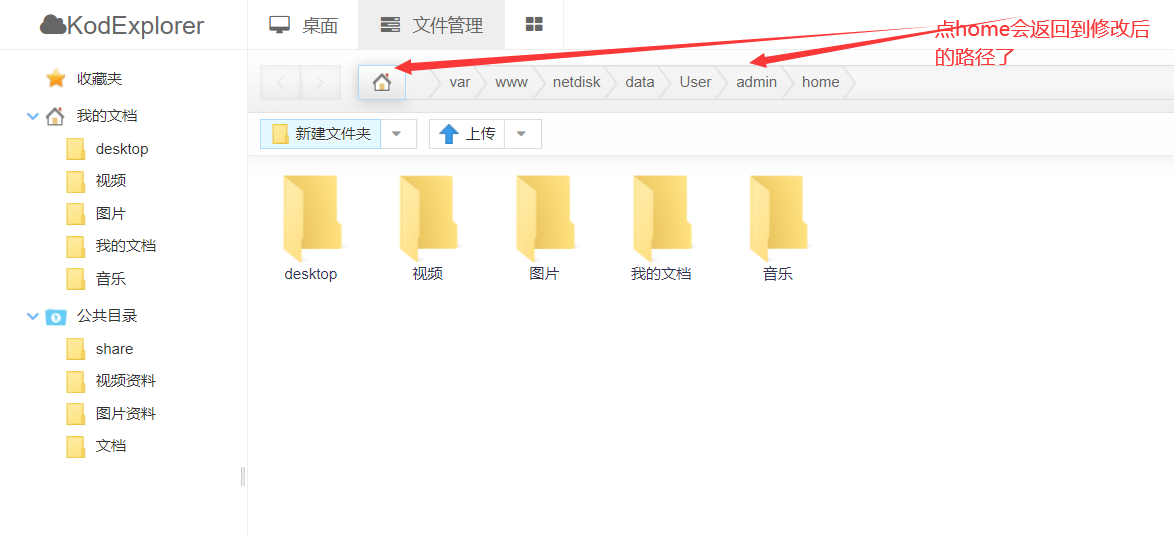

保存文件后，重新登录kod explorer，会发现默认存储位置或主文件夹已经变成了修改后的路径了。

安装kodbox

（1）用命令wget获取可道云KodBox安装包或前往可道云官网自行下载。

wget https://static.kodcloud.com/update/download/kodbox.1.35.zip

（2）解压kodbox到/var/www/html/kodb目录下，并赋予kodb目录读写权限。

unzip -d /var/www/html/kodb kodbox.1.35.zip
chmod -R 777 /var/www/html/kodb/

（3）为了提升系统访问速度，我们采用redis系统缓存，所以先安装下redis-server及php-redis组件。

apt-get install -y php-redis
apt-get install -y redis-server

（4）重启 php7.0-fpm

service php7.0-fpm restart

（5）使用手机或电脑浏览器访问：玩客云IP/kodb，例如我的是：192.168.2.194/kodb，会出现安装向导。

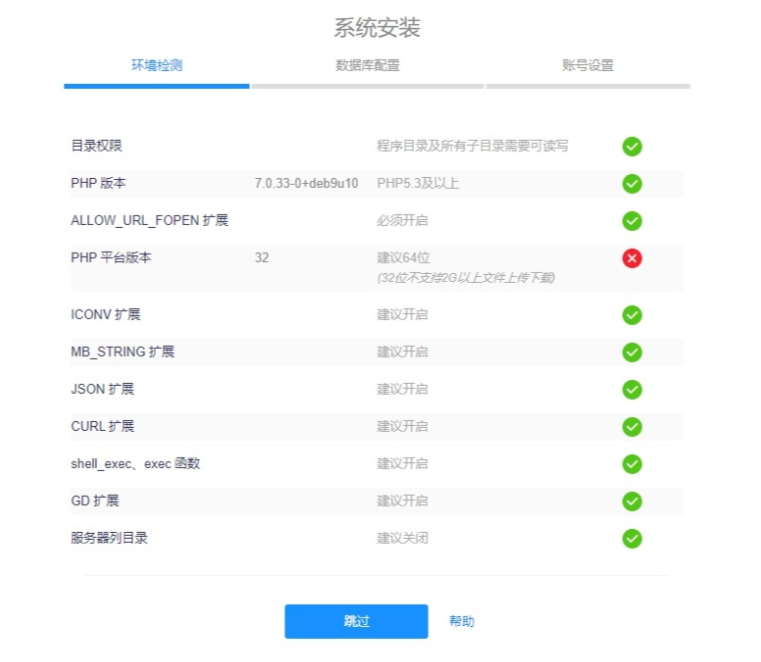

环境检测： 由于玩客云s805不是64位CPU，所以只能支持32位，所以在环境检测中选择跳过。

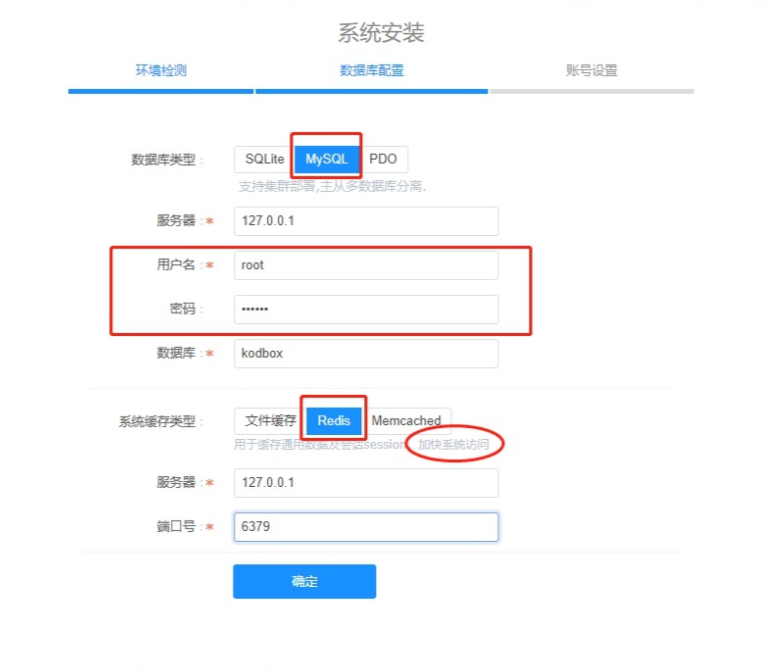

数据库配置： 数据库类型，选择mysql，并填写mysql 的用户名与密码。系统缓存，选择 Redis ，然后点击“确定”即可。

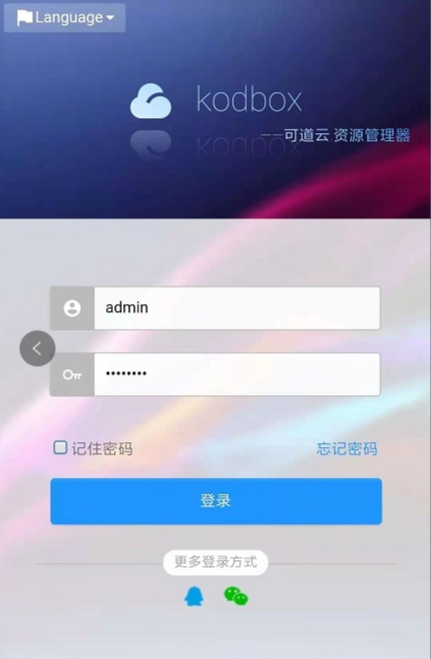

账号设置： 设置好kodbox的管理员密码，就可以登录了。

最后可前往可道云官网下载移动端APP，在手机上访问可道云。注意需要配置下服务器站点，如：192.168.2.194/kodb，才能正常访问，且要保证手机与玩客云连接的是同一个路由器。

到这里，利用玩客云来搭建家用轻NAS系统的操作就全部完成了。

遇到的问题及解决方案

使用putty时报错：tput: unknown terminal “xterm”

问题描述： 在使用putty过程中，报错 tput: unknown terminal “xterm”，此时按后退键和上下左右键都会出现乱码。

解决方案： 输入以下命令，重装ncurses-base即可。

apt reinstall ncurses-base

安装mysql或mariadb时报错：The following packages have unmet dependencies

问题描述： 输入命令apt-get install mysql-server安装mysql时，出现以下错误：

The following packages have unmet dependencies:
 mysql-server : Depends: default-mysql-server but it is not going to be installed
E: Unable to correct problems, you have held broken packages.

被告知需要安装依赖包：default-mysql-server，然后输入命令apt-get install default-mysql-server安装这个依赖包，但又出现以下错误：

The following packages have unmet dependencies:
 default-mysql-server : Depends: mariadb-server-10.1 but it is not going to be installed
E: Unable to correct problems, you have held broken packages.

这次被告知需要安装依赖包：mariadb-server-10.1，然后继续输入命令apt-get install mariadb-server-10.1安装这个依赖包，但又出现了以下错误：

The following packages have unmet dependencies:
 mariadb-server-10.1 : Depends: libdbi-perl but it is not going to be installed
E: Unable to correct problems, you have held broken packages.

根据提示，需要安装依赖包：libdbi-per，然后再输入命令apt-get install libdbi-perl安装这个依赖包，但又出现了以下错误：

The following packages have unmet dependencies:
 libdbi-perl : Depends: perlapi-5.24.1
E: Unable to correct problems, you have held broken packages.

可以看出，它又依赖于perlapi-5.24.1，所以继续输入命令apt-get install perlapi-5.24.1安装它，但依然报错：

Package perlapi-5.24.1 is a virtual package provided by:
  perl-base 5.24.1-3+deb9u5 [Not candidate version]

E: Package 'perlapi-5.24.1' has no installation candidate

到这里，终于出现了终极错误。原来是因为 没有安装perl-base 5.24.1 而导致mysql无法正常安装。但我们通过命令perl -v可以看到，系统里其实已经安装了perl-base，只是版本号不是5.24.1，而是其它别的版本，但一般来说，perl的依赖关联实在太多，我们不能直接卸载它进行重装，否则将会非常麻烦。

解决方案： 基于上述情况，我们可以考虑将当前系统的perl版本平滑降至5.24.1，来解决这个问题。

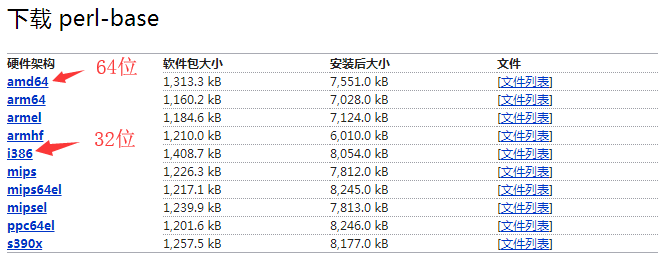

（1）首先我们去debian官网下载perl-base 5.24.1软件包，由于玩客云的硬件架构师armhf的，所以选择下载 armhf 的软件包。

点击“armhf”，进入到另一个页面，选择亚洲节点进行下载，也可输入如下命令，直接获取软件包到玩客云上。

wget http://mirrors.ustc.edu.cn/debian/pool/main/p/perl/perl-base_5.24.1-3+deb9u7_armhf.deb

（2）通过dpkg来安装deb包

sudo dpkg -i perl-base_5.24.1-3+deb9u7_armhf.deb

（3）修复相关依赖：

apt --fix-broken install

此时输入命令perl -v查看perl版本，发现perl版本变成了5.24.1，然后再次输入安装mysql或mariadb的命令，就可以成功安装了。

使用SD卡刷机后，如何恢复SD卡的原始存储空间

问题描述： 有些玩客云刷机教程采用的是SD卡刷机，首先是利用 BalenaEtcher 刻录工具将armbian系统刻录到SD卡中，作为系统启动盘。我尝试过一次，感觉这种方式刷机比较慢，大概等了半个多小时才刷好，所以后来还是采用了拆机短接的方式刷的。那么如何将之前作为系统启动盘的SD卡恢复回去，继续作为普通的文件存储U盘使用呢？

解决方案： 利用diskpart将SD卡中的数据清空，然后再进行格式化，就可以了。具体操作步骤如下：

（1）打开windows命令行，输入diskpart命令。

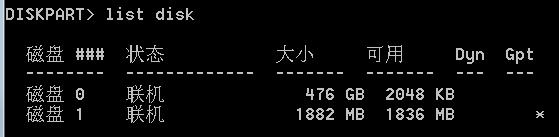

（2）在diskpart里面，输入list disk命令，查看当前系统挂载的磁盘（包括SATA、U盘、SD卡等），如下图所示。

（3）找到要恢复的磁盘，比如我要恢复的是磁盘1，则输入命令select disk 1

（4）再输入命令clean，就可以将4中所选的磁盘数据清空了，再次输入list disk可以看到磁盘的可用已经和大小一样了。此时已经完成了SD卡的恢复，接下来我们将SD卡格式化。

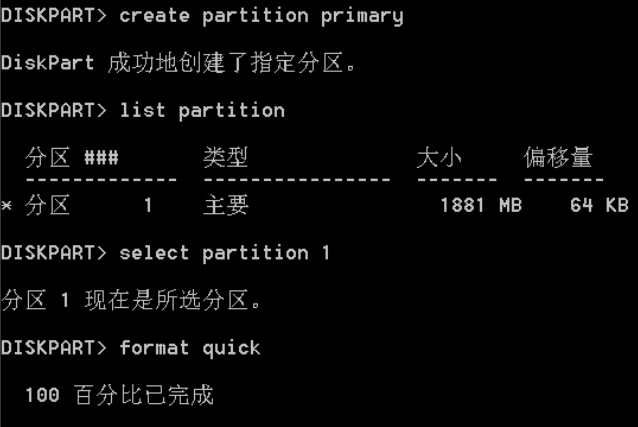

（5）依次输入以下命令：

# 创建卷
create partition primary
# 查看创建的卷
list partition
# 选中磁盘1
select partition 1
# 格式化磁盘1，即SD卡
format quick
